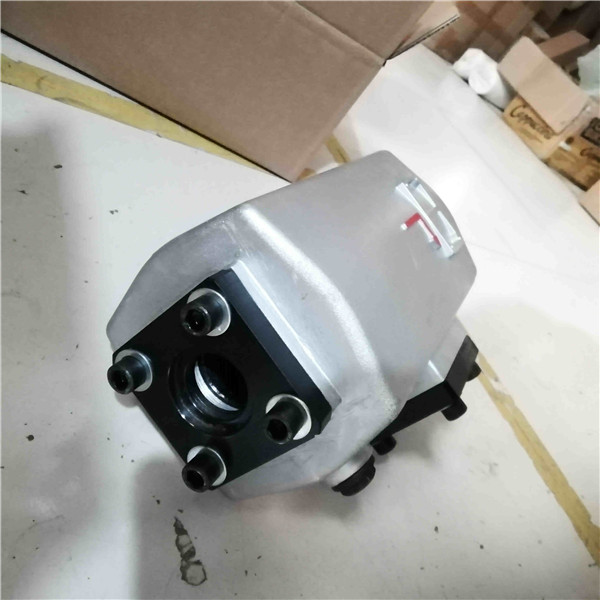

ISV系列管路吸油过滤系由铝合金外壳，滤芯，旁通阀及目测发讯器和电发讯器构成的轻质而坚固的带外壳吸油过滤器，竖直安装在油箱外的管路上，不影响管路的布置，油箱的尺寸不受过滤器的限制。该系列过滤器具有以下特点:
（a）带目测发讯器:当滤芯被污染物逐渐堵塞时，目测发讯器观察窗内的红色信号环慢慢上升，当红色信号环上升到位时（观察窗内完全红色），指示滤芯已被污染物堵塞到需清洗或更换的程度了。清洗或更换滤芯后，按复位按钮，使 红色信号环下滑；
（b)带电发讯器:当滤芯被污染物堵塞到出油口的真空为-0.018MPa时，发讯器内的微动开关动作，发出开关 信号，指示应清洗或更换滤芯，如此时又不能马上停机或无人来更换滤芯，设在过滤器盖内的旁阀会自动开启（开启压力为:真空度- 0.02MPa)；
（c）带旁通阀:当滤芯被污染堵塞到出油口压力（真空度-0.02MPa）时，旁通阀会自动开启，以辟免油泵出现吸空等故障。
技术参数

型号	公称流量 (I/min)	过滤精度(?m)	通径(mm)	原始压力损失(Mpa)	电发讯装置		重量(kg)	滤芯型号
ISV20-40x*	40	80 100 180	20	≤0.01	12 24 36 220	2.5 2 1.5 0.25	5	IX-40x*
ISV25-63x*	63		25					IX-63x*
ISV32-100x*	100		32				6	IX-100x*
ISV40-160x*	160		40					IX-160x*
ISV50-250x*	250		50				8.5	IX-250x*
ISV65-400x*	400		65				11	IX-400x*
ISV80-630x*	630		80					IX-630x*
ISV90-800x*	800		90				20	IX-800x*
ISV100-1000x*	1000		100					IX-1000x*

注:*为过滤精度
连接尺寸 (mm)


型号	H	H1	L	h	d1	d2	d3	d4	P	F	D	T	t
ISV20-40x*	167	100	67	110	Φ85	Φ20	Φ27.5	Φ9	Φ70	68	112	12	8
ISV25-63x*						Φ25	Φ34.5
ISV32-100x*	229	145	80	160	Φ100	Φ32	Φ43	Φ11	Φ78	78	138	14	9
ISV40-160x*						Φ40	Φ49
ISV50-250x*	259	170	90	180	Φ120	Φ50	Φ61	Φ14	Φ102	96	156
ISV65-400x*	284		105	200	Φ140	Φ65	Φ77		Φ130	122	180	20	14
ISV80-630x*						Φ80	Φ90
ISV90-800x*	352	240	135	260	Φ180	Φ90	Φ103	Φ18	Φ166	156	230	22	15
ISV100-1000x*						Φ100	Φ115
